Dümen Sistemleri
Dümen Açı Geri Bildirim Üniteleri
TAB40205 geri besleme ünitesi, IAB19696/DH dümen açısı göstergeleri ile birlikte kullanılmak üzere tasarlanmıştır.
DFU100 modeli ise tek potansiyometreye sahip olup, aynı göstergelere dümen pozisyonu geri bildirimi sağlar.
Ayrıca DFU100 ünitesine, geri besleme fonksiyonuna ek olarak iki veya dört ayarlanabilir limit switch entegre edilebilir.
Bu sayede sistem, dümen hareketlerini daha güvenli ve kontrollü biçimde sınırlandırabilir.

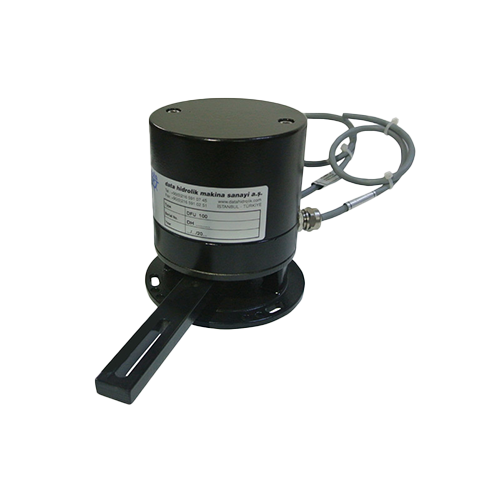

DFU100 Dümen Geri Besleme Ünitesi
Özellikler
Güç Beslemesi: 12/24 V DC
Boyutlar: Çap 115 mm x Derinlik 122 mm
Koruma Sınıfı: IP65
Çalışma Sıcaklığı: -25°C … +70°C
Sensör Tipi: 5 kΩ potansiyometre
Maksimum Ölçüm Açısı: ±55°
Ağırlık: 1.3 kg
Malzeme: Gövde alüminyum, mil paslanmaz çelik
Kolay Montaj ve Ayar İmkanı
Opsiyonlar
DFU100-1P: 1 adet potansiyometre
DFU100-1P-2LS: 1 adet potansiyometre + 2 adet limit switch (1 pompa ünitesi için)
DFU100-1P-4LS: 1 adet potansiyometre + 4 adet limit switch (2 pompa ünitesi için)
DFU100-2LS: 2 adet limit switch (1 pompa ünitesi için)
DFU100-4LS: 4 adet limit switch (2 pompa ünitesi için)

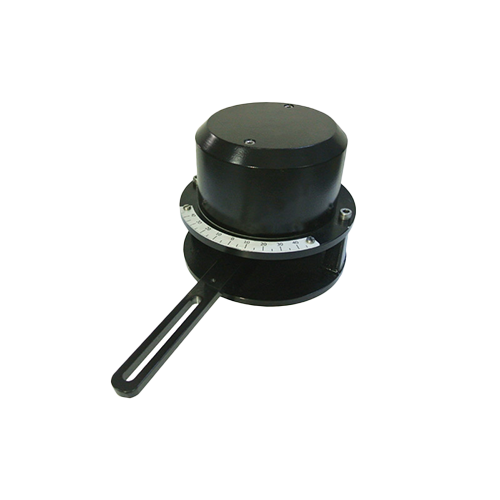

DFU200 Dümen Geri Besleme Ünitesi
Özellikler
Güç Beslemesi: 24 V DC
Boyutlar: Çap 200 mm x Derinlik 164 mm
Koruma Sınıfı: IP65
Çalışma Sıcaklığı: -40°C … +70°C
Sensör Tipi: 1 kΩ potansiyometre ve/veya 4-20 mA açı sensörü
Maksimum Ölçüm Açısı: ±45° (isteğe bağlı olarak ±65° mevcuttur)
Ağırlık: 4 kg
Malzeme: Gövde alüminyum, mil paslanmaz çelik
Açı Skalası ve Gösterge: Ünitenin üzerinde yer alır
Kolay Montaj ve Ayar İmkanı
Opsiyonlar
1 kΩ potansiyometre ve 4-20 mA açı sensörleri kombinasyonu 4 adede kadar yapılabilir.
Limit switch sayısı isteğe bağlı olarak 4 adede kadar eklenebilir.
TAB 40205 Dümen Geri Besleme Ünitesi
Özellikler
Güç Beslemesi: 12/24 V DC
Boyutlar: 96 x 96 mm
Koruma Sınıfı: IP66 (ön panel)
Çalışma Sıcaklığı: -25°C … +70°C
Giriş: 1-5 kΩ, 4-20 mA ve CAN-Bus
Aralık: ±45°
Ayarlanabilir LED Arka Aydınlatma
Kolay Ayar İmkanı
Harici Amplifikatör Gerektirmez

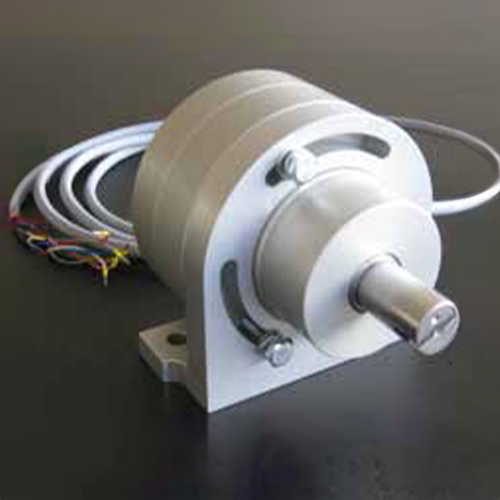

RTA 602 Dümen Geri Besleme Ünitesi
Özellikler
Güç Beslemesi: 24 V DC
Boyutlar: Çap 102 mm x Derinlik 122.5 mm
Koruma Sınıfı: IP67
Çalışma Sıcaklığı: -40°C … +80°C
Analog Çıkış: 4–20 mA
Maksimum Ölçüm Açısı: ±45°
Malzeme: Gövde alüminyum, mil paslanmaz çelik
Kolay Montaj ve Ayar İmkanı
