Hidrolik Dümen Pompaları
Manuel kontrollü dümen sistemlerinde hidrolik güç, dümen simidinin döndürülmesiyle üretilir ve bu hareket, pompa miline iletilerek sistemde basınç oluşturur.
Dümen pompaları, yalnızca silindirle kullanılan küçük teknelerde veya büyük gemilerdeki elektrikli/hidrolik sistemlere yardımcı ya da acil durum ünitesi olarak kullanılabilir.
DATA hidrolik dümen pompaları, farklı boyutlardaki hidrolik silindirlerle uyumlu 8 farklı debi seçeneğinde üretilmektedir.
Pompalar eksenel piston (axial piston) tipindedir ve denizcilik uygulamaları için özel olarak tasarlanmıştır.
Tüm modeller (DP120, DP160 ve DP240 hariç) ISO EN10592:2000 standartlarına uygun CE sertifikalıdır.

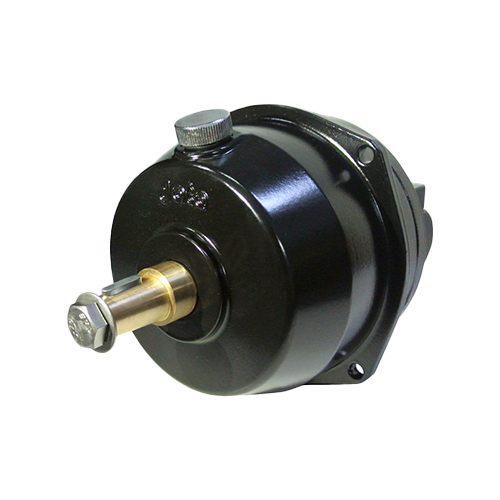

DP 30 - 42

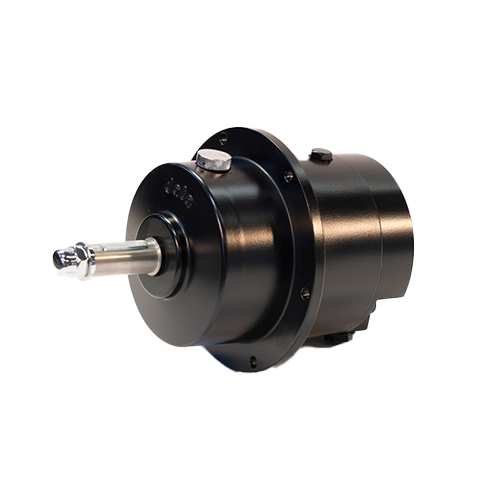

DP 63-75-88

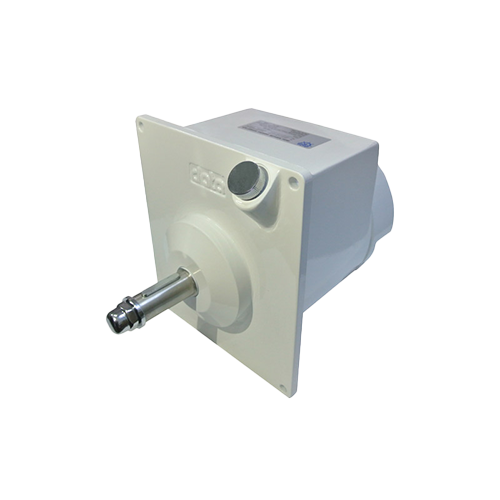

DP120

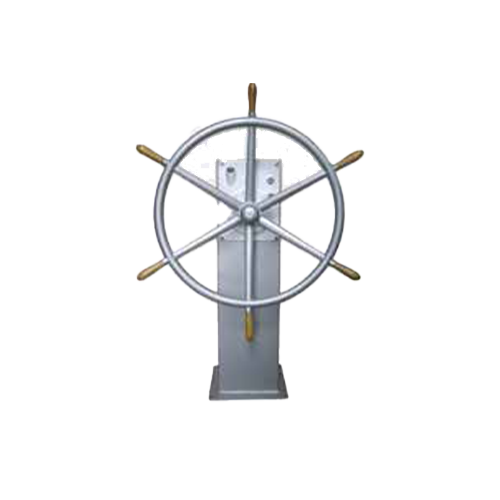

Direksiyon Kolonu Üzerine Monteli DP160 Pompa & DPS100 Dümen Simidi
Teknik Özellikler
| Pompa Tipi | DP 30 / DP 30K | DP 42 / DP 42K | DP 63 / DP 63K | DP 75 / DP 75K | DP 88 / DP 88K | DP 120 / DP 120K | DP 160 / DP 160K | DP 240 / DP 240K |
|---|---|---|---|---|---|---|---|---|
|
Pompa Hacmi (cm³/devir) |
30 |
42 |
63 |
75 |
88 |
120 |
160 |
240 |
|
Önerilen Silindir Tipi (m) |
DS 50 / DS 70S |
DS 50 / DS 70S |
DS 150S |
DS 150S / DS 290S |
DS 290S / DS 460S |
DS 460S / DS 660S |
DS 660S |
– |
|
İskele – Sancak Tur Sayısı |
4 / 5.4 |
2.9 / 3.8 |
5.2 |
4.4 / 9.1 |
7.8 / 13.2 |
9.6 / 14.6 |
11 |
– |
|
Tasarım Basıncı (bar) |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
|
Hidrolik Bağlantı Portları (BSP) |
1/4″ |
1/4″ |
3/8″ / 1/2″ |
3/8″ / 1/2″ |
3/8″ / 1/2″ |
1/2″ |
1/2″ |
1/2″ |
|
Min. Boru Çapı (mm) |
ø10 |
ø10 |
ø15 |
ø15 |
ø15 |
ø19 |
ø19 |
ø19 |
|
Ağırlık (kg) |
6.5 |
6.5 |
12.2 |
10.5 |
10.5 |
17 |
35 |
35 |
Özellikler
Ağır hizmet koşullarına uygun tasarım
• Otomatik hava tahliyesi ve dengeleme için entegre valf sistemi ve yağ haznesi
• Dengeli ve dengesiz silindirlerle uyumlu kullanım (DP30/42 hariç)
• Paslanmaz çelik mil (DP30/42 modellerinde bronz mil)
• Deniz tipi döküm alüminyum gövde (DP30/42/63/75/88 modellerinde enjeksiyon döküm)
• DP30/42/63/75/88 modelleri yarı mat epoksi siyah (RAL 9005) boya kaplama
• DP120/160/240 modelleri parlak epoksi beyaz (RAL 9016) boya kaplama
Opsiyonlar
• Entegre geri dönüşsüz valf sistemi (K tipi modeller)
