Kilit Valfler ve Dağıtım Blokları
DATA kilit valfleri ve dağıtım blokları, farklı tipteki hidrolik dümen sistemlerinde silindirin dış kuvvetlere karşı sabit kalmasını sağlamak üzere tasarlanmıştır.
Manuel sistemlerde yüksek yağ akışına izin verirken minimum basınç kaybı sunar.
Valfler, pompa üzerine entegre olarak ya da hat tipi (in-line) biçimde kullanılabilir.
Tüm modeller ½” BSP bağlantılıdır ve sistem gereksinimlerine göre çeşitli versiyonlarda üretilmektedir.

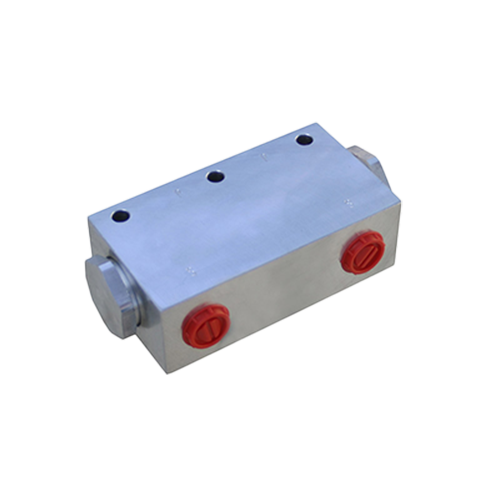

DKV-4
DKV-4B

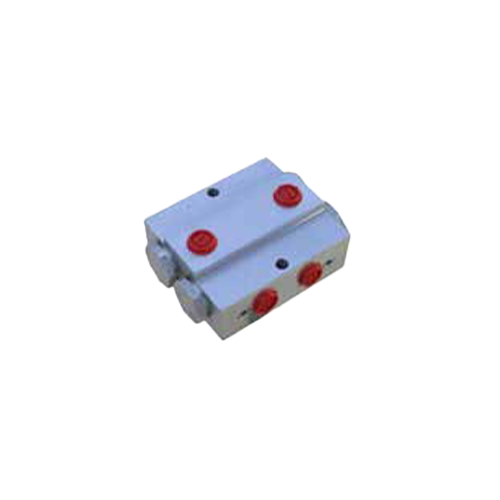

DKV-6

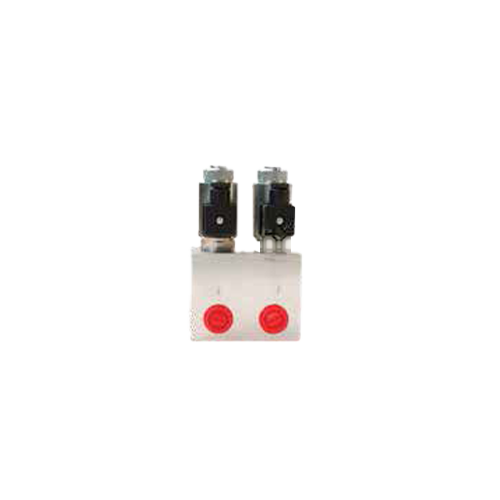

DKV-4E

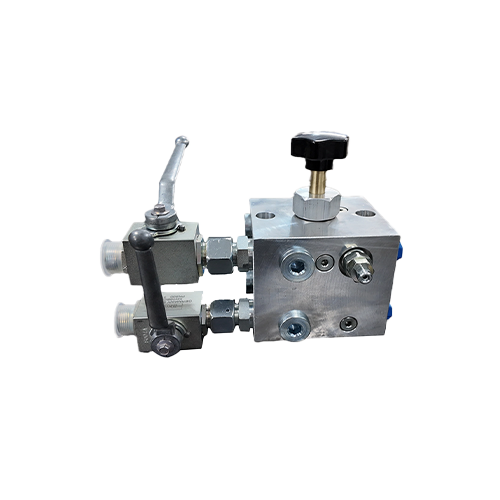

DRB-2

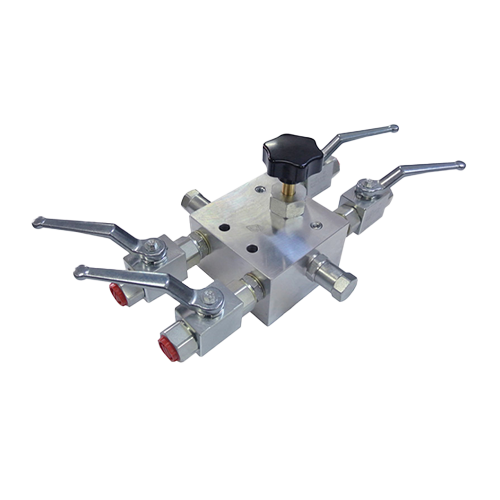

DRB 4

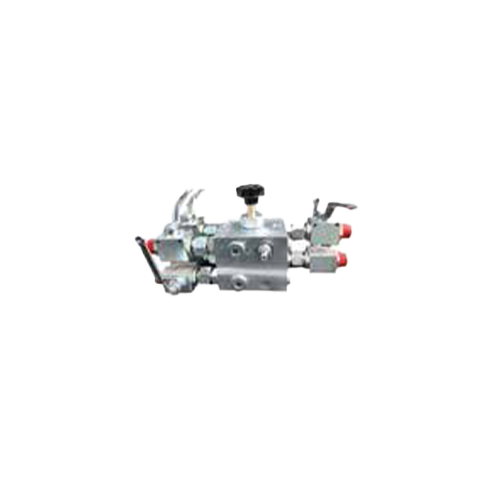

DRB-6

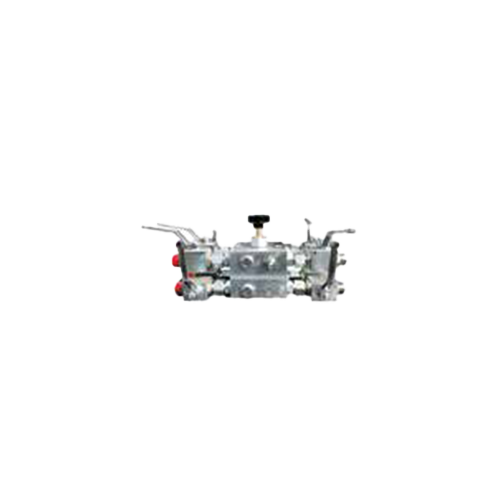

DRB-8

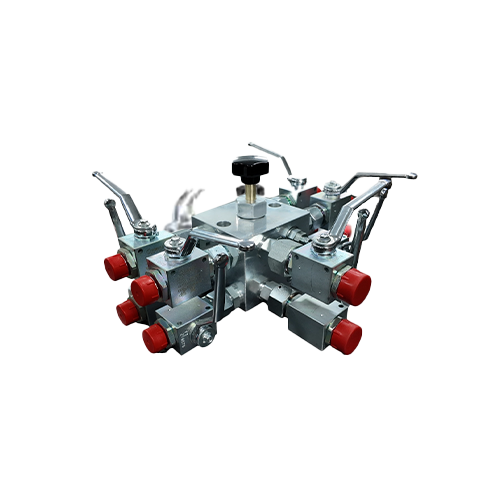

DRB-10

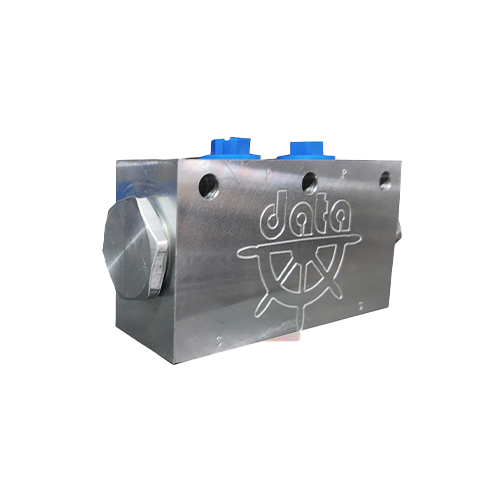

DKV04

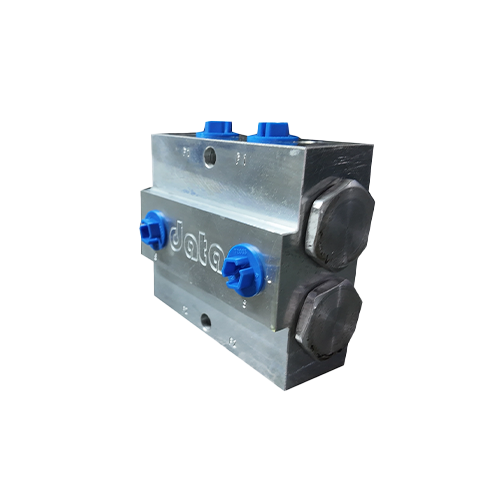

DKV06
Özellikler
DKV-4, tek dümen pompası için tasarlanmıştır ve deniz tipi alüminyum malzemeden üretilmiştir.

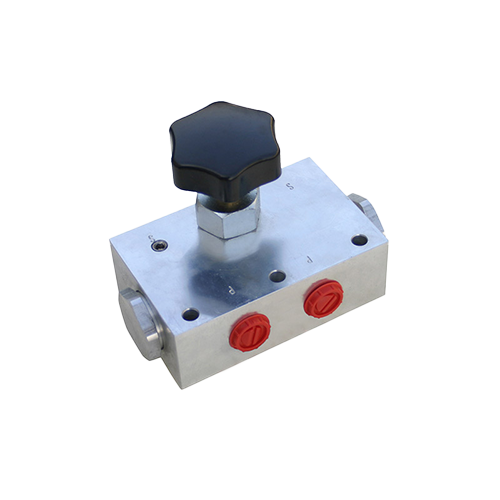

• DKV-4B, tek dümen pompası için geliştirilmiş olup, entegre by-pass valfi sayesinde sistemin manuel yeke (tiller) ile kullanılmasına olanak tanır.
• DKV-6, iki dümen pompasının bağlanabilmesi için tasarlanmıştır; bir pompa çalışırken diğeri sabit konumda kalır.
• DKV-4E, 24VDC elektrik kontrollü valflerle donatılmıştır ve hidrolik güç ünitesi (HPU) bulunan sistemlerde kullanılır. Elektrik valfleri normalde açık konumda olup, HPU devreye girdiğinde otomatik olarak kapanarak manuel pompa ile güç ünitesi arasındaki yağ akışı çakışmalarını önler.
• Dağıtım blokları, sistemde oluşabilecek dış kuvvetlerden kaynaklı aşırı basınçları önlemek için çapraz emniyet valfleri ile donatılmıştır. Ayrıca entegre by-pass valfi sayesinde sistemin manuel yeke (tiller) ile kullanılmasını sağlar.
• By-pass fonksiyonu, aynı zamanda sistemin ilk çalıştırılmasında hava tahliyesini kolaylaştırır.
• Tüm modeller deniz tipi alüminyum malzemeden üretilmiş olup, farklı bağlantı noktası sayısına sahip versiyonları mevcuttur.
