Irgat Sistemleri
Dikey Irgatlar

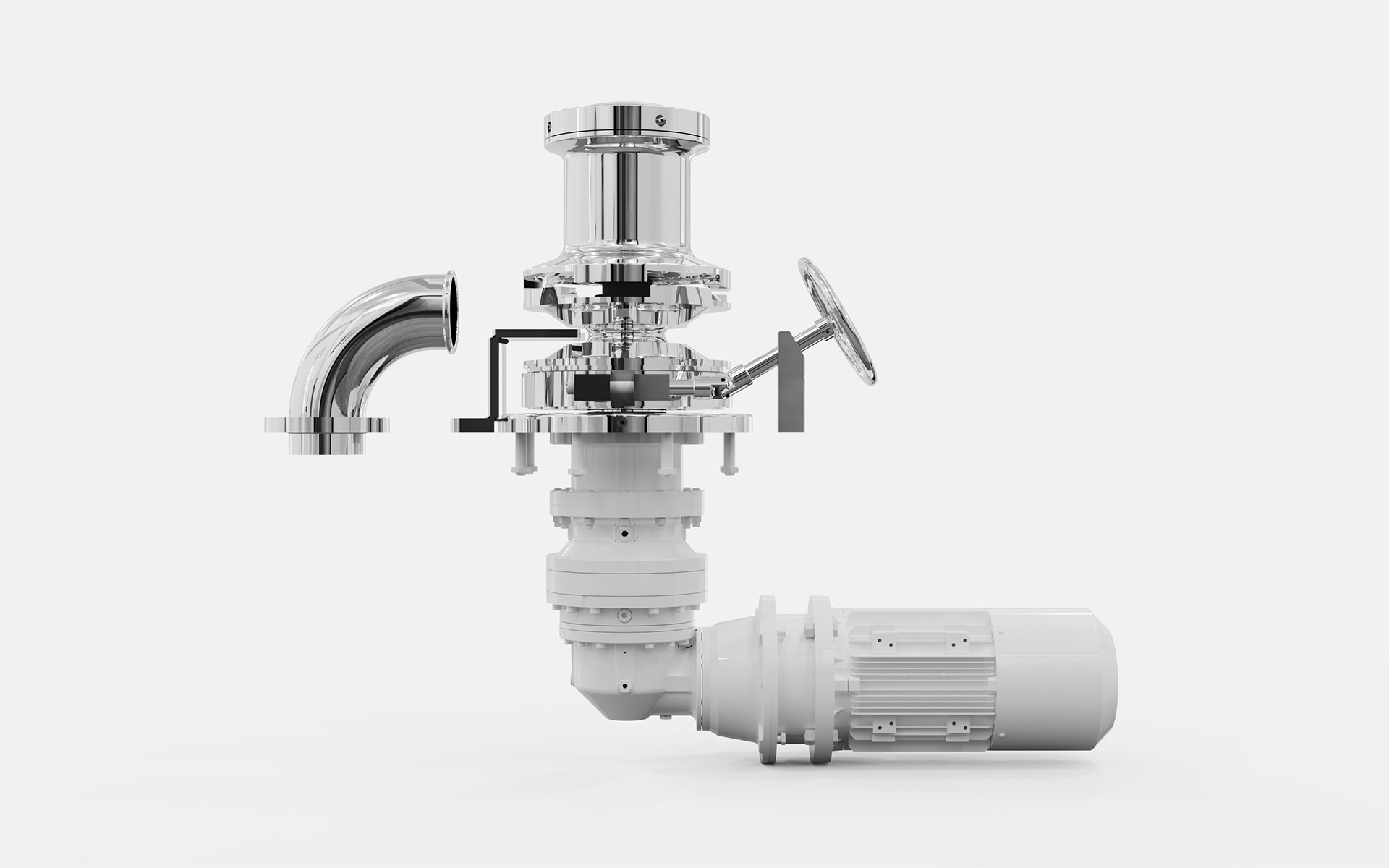

DZC 3300
Teknik Özellikler
DZC 3300E (AC)
Tahrik
AC Elektrik Motoru (AC Electric Motor – 210-400V, 3 ph)
Sürekli Çekiş
3000 kg (30 dk)
Maksimum Çekiş
3750 kg (2 dk)
Çekme Hızı (Tek Hız İçin)
13 m/dk
Zincir İçin Irgat
18-20-23 mm DIN766, 17.5-19-20.5-22 Stud-link
Yaklaşık Ağırlık
330 kg
Akım çekişi / Hidrolik basınç – yağ debisi
15.4A (400V – 50 Hz)
Motor Gücü
15.4A (400V – 50 Hz)
DZC 3300H (Hidrolik)
Tahrik
Hidrolik motor
Sürekli Çekiş
3300 kg (30 dk)
Maksimum Çekiş
3650 kg (2 dk)
Çekme Hızı (Tek Hız İçin)
12 m/dk
Zincir İçin Irgat
18–20–23 mm DIN766, 17.5–19–20.5–22 mm Stud-link
Yaklaşık Ağırlık
280 kg
Akım çekişi / Hidrolik basınç – yağ debisi
130 bar – 45 lt/dk
Motor Gücü
—
Özellikler
Zincir ırgatı (gypsy), hem kavrama (clutch) hem de bant freni (band brake) ile donatılmıştır; bu sayede zincir ırgatı ve halat tamburu (warping drum) birbirinden bağımsız olarak çalıştırılabilir.
Zincir, bant freninin gevşetilmesiyle serbest bırakılabilir.
Zincir ırgatı, köpek kavrama (dog clutch) sistemiyle devreye alınır.
Elektrik motoru tahrikli modeller, aşırı yük koruması için tork sınırlayıcı kaplin (torque limiting coupling) ile donatılmıştır.
Yüksek dayanımlı tahrik mili (drive shaft) ve fren vidası (brake screw) paslanmaz çelikten üretilmiştir.
Opsiyonlar
Zincir ırgatı (gypsy), hem kavrama (clutch) hem de bant freni (band brake) ile donatılmıştır; bu sayede zincir ırgatı ve halat tamburu (warping drum) birbirinden bağımsız olarak çalıştırılabilir.
Zincir, bant freninin gevşetilmesiyle serbest bırakılabilir.
Zincir ırgatı, köpek kavrama (dog clutch) sistemiyle devreye alınır.
Elektrik motoru tahrikli modeller, aşırı yük koruması için tork sınırlayıcı kaplin (torque limiting coupling) ile donatılmıştır.
Yüksek dayanımlı tahrik mili (drive shaft) ve fren vidası (brake screw) paslanmaz çelikten üretilmiştir.
