Dümen Sistemleri
Hidrolik Dümen Silindirleri
DATA hidrolik dümen silindirleri, farklı boyutlardaki gemilere uygun 6 farklı ölçüde üretilmektedir.
Silindirler dengeli tip (balanced type) olup, denizcilik uygulamaları için özel olarak tasarlanmıştır.
Tüm modeller (DS660 hariç) ISO EN10592:2000 standartlarına uygun olarak CE sertifikalıdır.

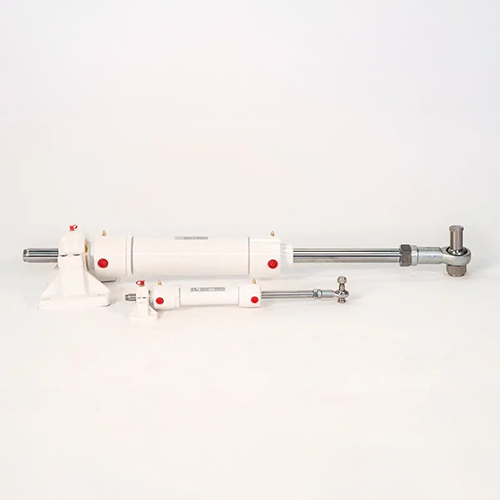

DS 70S / DS 660S

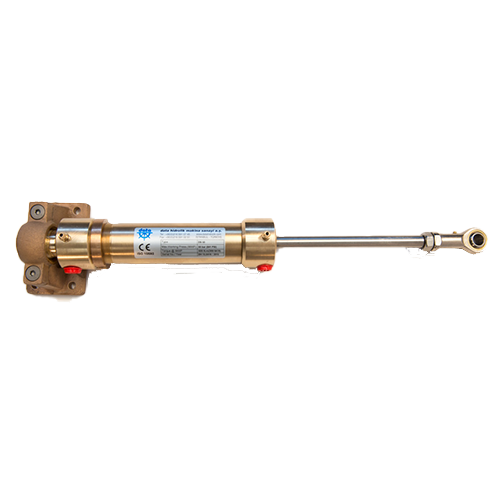

DS 50
Teknik Özellikler
| Silindir Tipi | DS 50 | DS 70S / 70SL | DS 150S / 150SL | DS 290S / 290SL | DS 460S / 460SL | DS 660S / 660SL |
|---|---|---|---|---|---|---|
|
Nominal Tork (daN.m) |
50 |
70 |
150 |
290 |
460 |
660 |
|
Önerilen Tekne Boyu (m) |
6 – 8 |
7 – 11 |
9 – 16 |
13 – 21 |
19 – 27 |
25 – 34 |
|
Önerilen Pompa Tipi |
DP 30 / 42 |
DP 30 / 42 |
DP 63 / 75 |
DP 75 / 88 |
DP 88 / 120 |
DP 120 |
|
İskele – Sancak Tur Sayısı |
4 / 2.9 |
5.4 / 3.8 |
5.2 / 4.4 |
9.1 / 7.8 |
13.2 / 9.6 |
15 |
|
Silindir Kursu (mm) |
160 |
172 |
218 |
275 |
275 |
344 |
|
Nominal Tork Basıncı (bar) |
58 |
60 |
60 |
60 |
55 |
52 |
|
Yeke Boyu (mm) |
140 |
150 |
190 |
240 |
240 |
300 |
Özellikler
• Ağır hizmet koşullarına uygun tasarım
• Paslanmaz çelik ve sert krom kaplı, hassas taşlanmış piston mili
• Bakım gerektirmeyen küresel mafsallar
• Kendinden hizalanan, bakım gerektirmeyen silindir bağlantıları
• Mikro honlanmış, dikişsiz ve yüksek dayanımlı silindir borusu
• Hava tahliye nipelleri
• Yüksek basınca dayanıklı sızdırmazlık contaları
• Her iki uçta yağ keçesi (wiper seal)
• Kolay hidrolik bağlantı için çift taraflı port çıkışları
• Epoksi beyaz (RAL 9010) boya kaplama
Opsiyonlar
Hidrolik silindirler iki farklı opsiyonla üretilmektedir.
• S tipi: Çelik / bronz parçalardan üretilmiş modeller
• SL tipi: Paslanmaz çelik / bronz parçalardan üretilmiş modeller
• Tüm modeller, uluslararası klas kuruluşları tarafından sertifikalandırılmıştır.
